Tip Schimbător de căldură cu plăci spiralate detașabile

Printre diferitele tipuri de schimbător de căldură cu plăci spiralate detașabile fabricate de Wuxi Hongdinghua Chemical Equipment Co., Ltd., schimbătorul de căldură cu plăci spiralate detașabile este, de asemenea, un tip opțional de schimbător de căldură.

Caracteristicile structurale ale schimbătorului de căldură cu plăci spiralate detașabile:

Schimbătorul de căldură detașabil cu plăci spiralate este format prin rularea a două plăci subțiri de oțel paralele, formând o pereche de canale de curgere în spirală care sunt separate unul de celălalt. Fluidele reci și fierbinți curg în două canale separate printr-o placă spiralată ca suprafață de transfer de căldură. Un distanțier al canalelor este sudat între cele două plăci pentru a menține distanța dintre canale și, de asemenea, pentru a crește rigiditatea plăcii spiralate. O placă centrală de despărțire este instalată în centrul schimbătorului de căldură pentru a separa cele două canale spiralate. Există plăci de acoperire sau capete sudate în partea de sus și de jos, precum și țevi de admisie și de evacuare pentru două fluide. În general, o pereche de admisie și ieșire este situată pe marginea circumferențială (conducta de legătură poate fi tangențială sau radială), în timp ce cealaltă pereche este situată pe axă. Secțiunea de capăt poate fi sudată și închisă la ambele capete ale unui canal, în timp ce celălalt canal nu este sudat. Cele două capete sunt conectate prin capace și flanșe, care se numește schimbător de căldură detașabil cu plăci spiralate de tip II; Structura schimbătorului de căldură cu plăci spiralate detașabile de tip III este aceea că un canal este sudat și închis la un capăt, în timp ce celălalt canal este sudat și închis la celălalt capăt, iar apoi ambele capete sunt conectate prin capace și flanșe.

Aplicarea schimbătorului de căldură cu plăci spiralate detașabile:

Este potrivit pentru industrii precum chimie, petrol, solvenți, farmaceutice, alimente și băuturi, mașini, textile, metalurgie, laminare a oțelului, cocsificare, etc. Poate efectua schimb de căldură cu abur, abur, schimb de căldură gaz lichid și schimb de căldură lichid lichid și este, de asemenea, potrivit pentru medii de vâscozitate ridicată care necesită schimb de căldură la temperatură ridicată sau cerințe de proces de înaltă presiune, reinfecție și concentrare de căldură, condensare și reinfecție. acoperire.

Detalii despre schimbătorul de căldură cu plăci spiralate detașabile:

Schimbătorul de căldură cu plăci spiralate detașabil are următoarele avantaje în ceea ce privește performanța:

1. Eficiență termică ridicată: poate menține două tipuri de fluide de schimb de căldură la debite scăzute, poate stimula turbulențele și poate îmbunătăți eficiența transferului de căldură. Diferența de temperatură a mediului poate fi de până la 1 â, ceea ce duce la pierderi mici de căldură; Sub aceeași pierdere de presiune, eficiența transferului de căldură este de 3 până la 5 ori mai mare decât a unui schimbător de căldură tubular; Eficiența de recuperare a căldurii poate ajunge la peste 99%.

2. Structură compactă, dimensiuni mici și ocupând o suprafață mică, ocupă aproximativ 30% din suprafața unui schimbător de căldură cu carcasă și tub.

3. Cost redus de producție

4. Funcționare flexibilă

5. Datorită faptului că capacele de la ambele capete pot fi deschise, în comparație cu schimbătoarele de căldură cu plăci spiralate nedetașabile, acestea sunt mai convenabile pentru instalare, curățare și întreținere și au capacitatea de a se autocurăța. Datorită curgerii spiralate a mediului, murdăria nu se depune ușor; Ușor de curățat, poate fi spălat cu abur sau soluție alcalină, simplu și ușor de operat, potrivit pentru instalarea dispozitivelor de curățare.

6. Rezistență scăzută: țeava de legătură de pe carcasă adoptă o structură tangențială. Mediul curge printr-un singur canal, permițând un debit mai mare decât alte schimbătoare de căldură. Pierdere redusă de presiune, poate fi utilizat pentru a manipula abur sau gaz de capacitate mare;

7. Mai multe unități pot fi combinate pentru utilizare: Când un singur dispozitiv nu poate îndeplini cerințele de utilizare, mai multe dispozitive pot fi combinate, dar combinația trebuie să respecte următoarele reglementări: combinație paralelă, combinație în serie și distanța dintre dispozitive și canale este aceeași. Combinație hibridă: un canal în paralel și un canal în serie.

8. Când se utilizează schimbătoare de căldură cu plăci spiralate detașabile pentru schimbul de căldură vapori-vapori, trebuie echipată apă de răcire în circulație. Când presiunea medie și temperatura depășesc domeniul de aplicare, trebuie selectate alte structuri de schimbător de căldură, cum ar fi schimbătoarele de căldură cu carcasă și tub.

9. Precauții pentru funcționarea schimbătorului de căldură cu plăci spiralate detașabile

(1) Când îndepărtarea aburului este oprită, temperatura de pe ambele părți ale șlamului de intrare și de evacuare a schimbătorului de căldură ar trebui să fie sub 40 â.

(2) Schimbătorul de căldură cu plăci spiralate trebuie utilizat în conformitate cu cerințele specificate pentru a evita deteriorarea.

(3) După ce capacele mari de la ambele capete ale schimbătorului de căldură detașabil sunt îndepărtate, apa de înaltă presiune nu poate fi folosită pentru a spăla schimbătorul de căldură, deoarece aceasta va deteriora grav schimbătorul de căldură.

Schimbătorul de căldură cu plăci spiralate detașabil este un echipament de schimb de căldură eficient, cu economie de energie și cu investiții reduse, cu performanțe excelente.

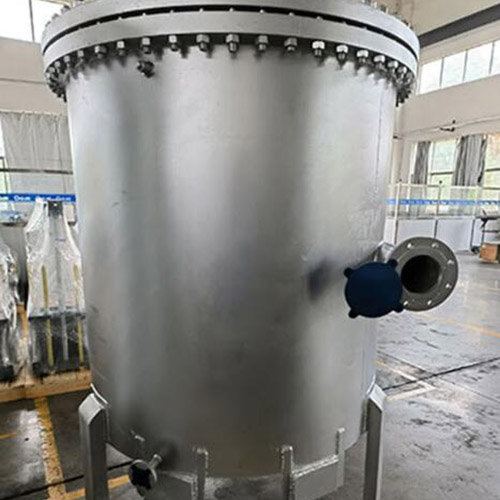

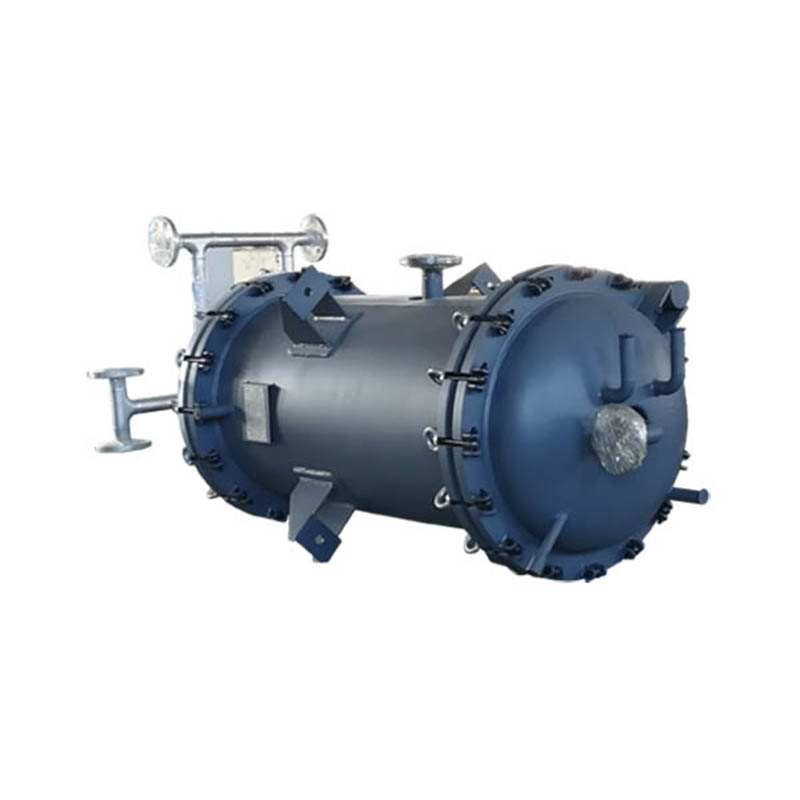

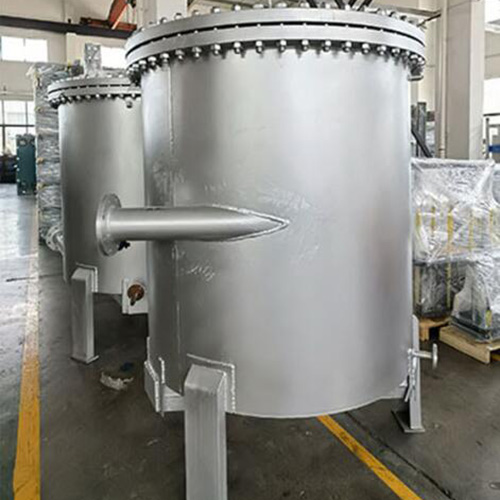

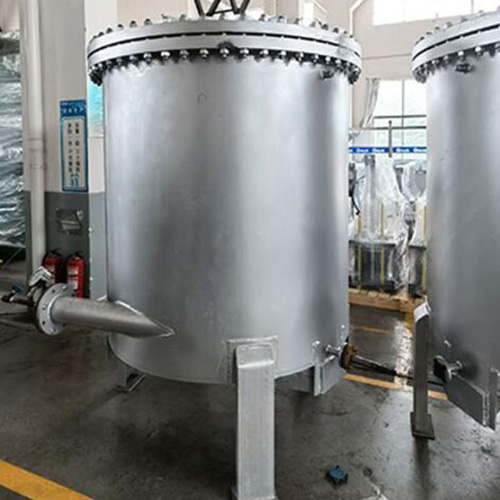

Schimbător de căldură cu plăci spiralate detașabil
