Schimbător de căldură orizontal cu carcasă și tub

Wuxi Hongdinghua Chemical Equipment Co., Ltd., în calitate de producător profesionist de schimbător de căldură orizontal cu carcasă și tub, are mulți ani de cooperare cu clienți din industria petrolieră, chimică, farmaceutică, de protecție a mediului și metalurgică. Schimbătorul de căldură este cel mai utilizat echipament dintre echipamentele furnizate de Wuxi Hongdinghua Chemical Equipment Co., Ltd. În special pentru schimbătoarele de căldură cu tub și înveliș.

Schimbătoarele de căldură cu carcasă și tub pot fi clasificate în multe denumiri diferite în funcție de structura lor internă sau în funcție de modul de debit mediu din schimbătorul de căldură înveliș și tub, sau aplicațiile lor, cum ar fi condensator, răcitor, încălzitor, preîncălzitor, refierbător, capcană rece, condensator cu trecere cu mai multe tuburi, schimbător de căldură cu tub în U, schimbător de căldură cu cap plutitor, cutie de ambalare, schimbător de căldură, etc.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. clasifică atât de multe schimbătoare de căldură cu carcasă și tub în funcție de pozițiile lor de instalare, folosind termeni mai intuitivi și mai ușor de înțeles:

Schimbător de căldură cu carcasă și tuburi verticale

Schimbător de căldură cu carcasă orizontală și tub

Structura de bază a tuturor acestor schimbătoare de căldură cu denumiri diferite este aproape cu aceeași structură sau similară;

Structura unui schimbător de căldură cu carcasă și tub include următoarele:

Schimbătoarele de căldură cu carcasă și tuburi sunt compuse în principal din capac (capac integral), foaie de tuburi, tuburi, carcase și plăci deflectoare. De obicei, carcasa este cilindric; Țevile sunt drepte sau în formă de U. Pentru a îmbunătăți eficiența transferului de căldură al schimbătoarelor de căldură, pot fi de asemenea utilizate tuburi filetate, tuburi cu aripioare etc. Modelul de dispunere a tuburilor include triunghiuri echilaterale, pătrate, pătrate de colț și triunghi de colț.

Caracteristicile și aplicațiile schimbătorului de căldură orizontal înveliș-tub:

Un schimbător de căldură orizontal cu carcasă și tub este format dintr-o carcasă și un fascicul de tuburi care conține multe tuburi, iar schimbul de căldură între fluidele reci și cele calde se realizează prin pereții tubului. Ca un echipament standard tradițional de schimb de căldură, schimbătoarele de căldură orizontale și tubulare sunt utilizate pe scară largă în industria chimică, rafinarea petrolului, industria petrochimică, energie electrică, energie nucleară și alte dispozitive industriale, în special în schimbătoare de căldură de înaltă temperatură și presiune înaltă și la scară largă, care ocupă un avantaj absolut.

Detalii despre schimbătorul de căldură orizontal shell-tube:

De obicei, presiunea de lucru a schimbătoarelor de căldură orizontale cu carcasă și tub poate ajunge la 4 MPa, iar temperatura de lucru este sub 200 â. În unele cazuri, se poate obține și o presiune și o temperatură mai ridicate. În general, diametrul carcasei este sub 1800 de milimetri, iar lungimea tubului este sub 9 metri. În unele cazuri, există și tuburi mai mari sau mai lungi.

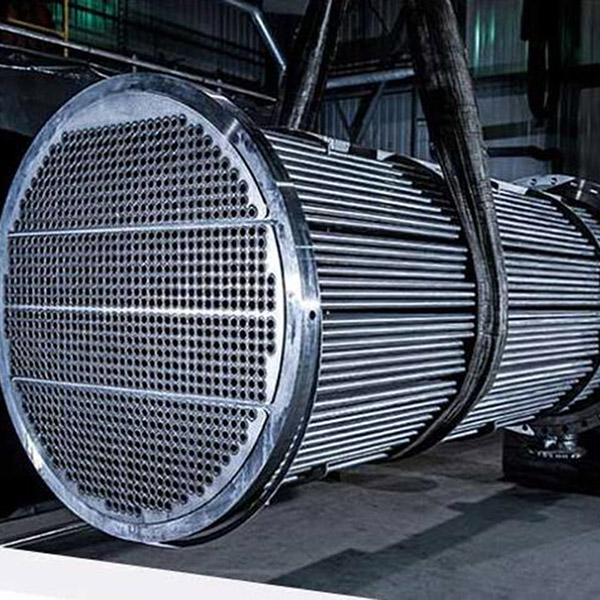

Suprafața peretelui fasciculului de tuburi închis în carcasă servește ca suprafață de transfer de căldură a schimbătorului de căldură între pereți. Învelișul orizontal și schimbătorul de căldură tubular are o structură simplă, cost redus, secțiune transversală de curgere largă și este ușor de curățat; Cu toate acestea, coeficientul de transfer de căldură este scăzut, iar suprafața podelei este mai mică decât cea a schimbătorului de căldură cu carcasă și tub de tip orizontal. Poate fi fabricat din diverse materiale structurale (în principal materiale metalice) și poate fi folosit la temperaturi și presiuni ridicate, făcându-l cel mai utilizat pe scară largă. Schimbătoarele de căldură orizontale cu carcasă și tuburi includ schimbătoare de căldură orizontale cu plăci tubulare cu abur, schimbătoare de căldură orizontale cu carcasă și tuburi cu îmbinare de dilatare, schimbătoare de căldură orizontale cu cap plutitor cu abur, schimbătoare de căldură orizontale în formă de tub și tub ondulat, schimbătoare de căldură orizontale și tuburi ondulate. schimbătoare de căldură apă cu abur, schimbătoare de căldură apă cu apă segmentată orizontal și alte tipuri. Principalii parametri de control ai schimbătoarelor de căldură cu carcasă și tub sunt zona de încălzire, debitul de apă caldă, capacitatea de schimb de căldură și parametrii mediului de căldură.

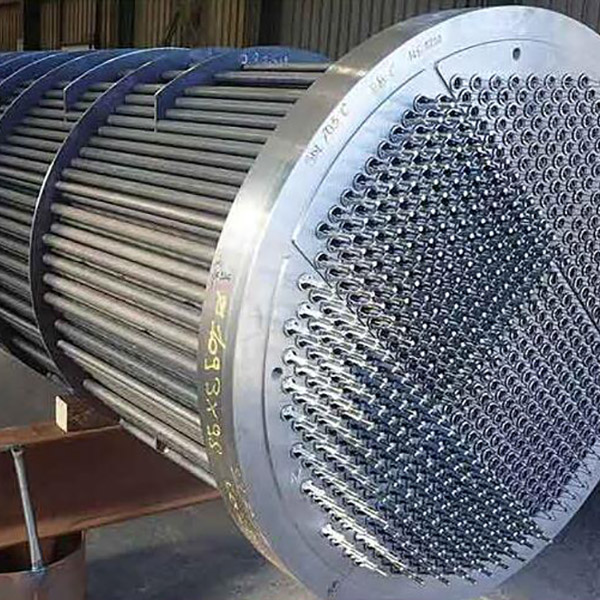

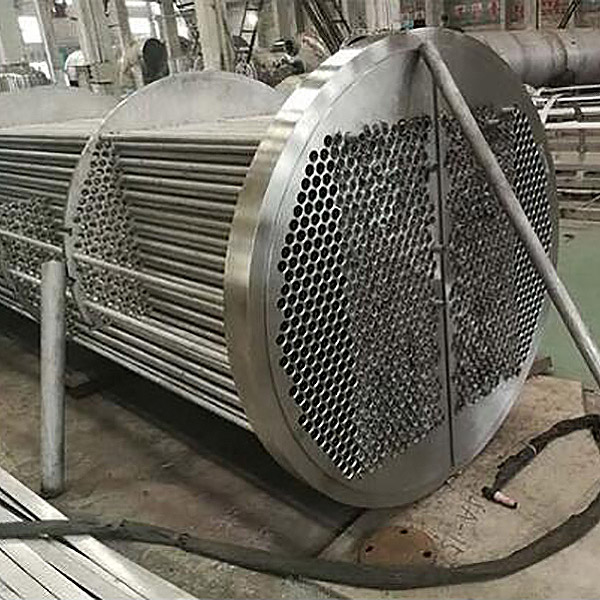

Structura plăcii tubulare fixă ​​este relativ simplă, compactă și ieftină, dar partea exterioară a tubului nu poate fi curățată mecanic. Acest tip de fascicul de tuburi pentru schimbătorul de căldură este conectat la o placă de tuburi, care este sudată la ambele capete ale carcasei și conectată la un capac superior. Capacul superior și carcasa sunt echipate cu duze de admisie și de evacuare a fluidului. De obicei, o serie de deflectoare perpendiculare pe fascicul de tuburi sunt instalate în afara tubului. În același timp, legătura dintre tub și placa tubulară și carcasă este rigidă, în timp ce interiorul și exteriorul tubului sunt două fluide cu temperaturi diferite.

O placă tubulară a unui schimbător de căldură cu cap plutitor este conectată la carcasă cu o flanșă, în timp ce cealaltă placă tubulară nu este conectată la carcasă, astfel încât tubul să se poată extinde și contracta liber atunci când este încălzit sau răcit. Cu toate acestea, un capac superior este conectat la această placă de tub, care se numește „cap plutitor”. Prin urmare, acest tip de schimbător de căldură se numește schimbător de căldură cu cap plutitor.

Avantajul său este că fasciculul de tuburi poate fi scos pentru o curățare ușoară; Expansiunea mănunchiului de tuburi nu modifică constrângerea carcasei, astfel încât atunci când diferența de temperatură dintre cele două medii de schimbător de căldură este mare, nu va fi generat nici un stres termic din cauza diferenței de dilatare termică dintre fascicul de tub și carcasă.

Schimbător de căldură cu tub în formă de U, fiecare tub este îndoit într-o formă în formă de U, iar ambele capete sunt fixate pe aceeași placă de tub. Fiecare tub poate fi retras liber pentru a rezolva problema compensării termice. Trecerea tubului trebuie să fie de cel puțin două treceri, fasciculul de tuburi poate fi extras pentru curățare, iar tubul poate fi cu expansiune liberă. Avantajele sunt structura simplă, greutatea ușoară și potrivită pentru condiții de temperatură ridicată și presiune ridicată.

Un capăt al pachetului de tuburi de schimbător de căldură cutie ambalată se poate extinde Expansiunea liberă, structura este mai simplă decât tipul cu cap plutitor, iar costul este mai mic decât tipul cu cap plutitor.

1. Tip schimbător de căldură: A: tip tubular B: tub în U tip C: tip cu cap plutitor

2. Zona de schimb de căldură: ______ metri pătrați (ã¡)

3. Presiune de lucru: Partea tubului ______MPa Partea carcasei ______MPa

4. Temperatura de lucru: partea tubului ______â partea carcasei ______â

5. Material:

partea tubului A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Altele

Partea carcasei A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Altele

6. Specificații tubului de schimb de căldură (diametrul și grosimea peretelui):

7. Tip: A: Vertical B: Orizontal

8. Partea tubului: A: Trecere cu un singur tub £ B: Treci cu tub dublu£ C: Treci cu patru tuburi£ D: Treci cu şase tuburi£
