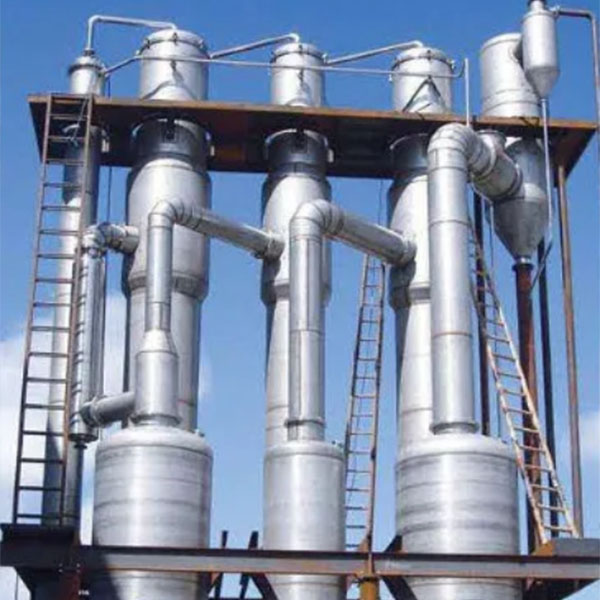

Evaporator industrial cu film în cădere

În funcție de caracteristicile materialelor, unele materii prime necesită un evaporator cu film în cădere pentru tratarea concentrației. Wuxi Hongdinghua Chemical Equipment Co., Ltd. are mulți ani de experiență în proiectarea și fabricarea evaporatoarelor cu film în cădere.

Evaporatorul industrial cu film în cădere este un dispozitiv care poate realiza evaporarea și concentrarea prin încălzire cu apă caldă, abur și ulei de transfer termic.

Materialul din evaporatorul cu film care căde curge în jos sub forma unei pelicule subțiri, așa că este numit „film care căde” pentru a-l deosebi de procesul în care lichidul materiei prime curge în sus. Funcția sa principală este de a evapora apa și gazul din materia primă, crescând astfel conținutul de substanță uscată al materialului, de unde și denumirea de „evaporator”.

Principiul procesului

Materia primă care urmează să fie evaporată intră în evaporatorul cu film care căde din partea superioară a evaporatorului cu film care căde prin pompa de alimentare, trecând printr-un distribuitor de lichid care este instalat la partea superioară a evaporatorului cu film care căde și un tub cu film cădere echipat pentru fiecare bucată de tub de schimb de căldură din interior, astfel încât lichidul de materie primă să poată fi format un film. Lichidul de materie primă trece prin tubul de evaporare (partea tubului) și este distribuit sub formă de peliculă în tubul de schimb de căldură. Când materia primă curge în jos în cavitatea tubului prin propria sa gravitație, este încălzită de aburul din afara tubului și se evaporă când atinge temperatura de evaporare. Materia primă, împreună cu aburul secundar, curge în jos din tub și se evaporă sub formă de peliculă. Aburul secundar este aspirat de pompa de căldură cu jet de abur prin efectul Venturi și amestecat cu abur proaspăt extern, care este trimis în partea de înveliș a camerei de încălzire a evaporatorului filmului care căde sub formă de abur de încălzire. Partea învelișului camerei de încălzire a filmului care căde are plăci pentru a ghida aburul secundar, a condensa și a evacua gaze necondensabile. În timpul procesului, energia termică este transferată din exterior prin peretele tubului către materialul evaporat în interiorul tubului. După schimbul de căldură, aburul secundar este condensat în apă de către condensator și evacuat din evaporatorul filmului care căde.

Avantajele evaporatorului cu film în cădere

1. Timpul de retenție al amestecului lichid este scurt și nu va cauza deteriorarea substanțelor sensibile la căldură;

2. Datorită statutului său de peliculă subțire și debitului ridicat de lichid, coeficientul de transfer termic al cristalizării prin evaporare primară este în mod corespunzător ridicat;

3. Căderea de presiune este mică, iar presiunea și temperatura măsurate prin procesul de schimbător de căldură sunt aproape constante, astfel încât căldura sensibilă poate fi evitată sau minimizată;

4. Deoarece fluidul materiei prime curge numai sub efectul gravitației, mai degrabă decât să fie condus de diferența mare de temperatură, este permis să se adopte o diferență de temperatură scăzută mai economică;

5. Cantitatea de lichid reținut în echipament este relativ mică, ceea ce poate evita reținerea lichidului la scară mică și temperatura ridicată continuă;

6. Fierberea este fierbere convectivă, astfel încât starea suprafeței tubului are un impact relativ mic asupra fierberii.

Evaporatoarele cu film în cădere sunt utilizate pe scară largă pentru evaporarea și concentrarea apei sau a soluțiilor de solvenți în industrii precum medicina, alimentația, industria chimică și industria ușoară. Evaporatoarele cu film în cădere pot fi, de asemenea, utilizate pe scară largă pentru tratarea lichidelor reziduale în aceste industrii. Potrivit în special pentru materialele sensibile la căldură, acest echipament funcționează continuu în condiții de vid și temperatură scăzută, cu capacitate mare de evaporare, economie de energie și reducere a consumului, costuri de operare scăzute și poate asigura invarianța materialelor în timpul procesului de evaporare.

Detaliu despre evaporatoarele cu film în cădere:

Într-un evaporator cu film în cădere, lichidul care trebuie evaporat intră din partea superioară a evaporatorului cu film în cădere și trece prin distribuitorul de lichid. Lichidul curge în jos de-a lungul peretelui conductei sub formă de film. Motivul pentru care fluxul de film în scădere poate îmbunătăți coeficientul de transfer de căldură este că aria de curgere a fluxului de film este mult mai mică decât aria secțiunii transversale efective a tubului, astfel încât numărul Reynolds al fluxului este mult crescut, făcând coeficientul de transfer de căldură semnificativ mai mare decât cel al echipamentului obișnuit umplut cu lichid. Filmul care căde și pelicula în creștere se datorează atât curgerii filmului, care crește semnificativ coeficientul de transfer de căldură, dar principiul lor de formare a filmului este diferit. Ridicarea peliculei se datorează vitezei mari a fluxului de aer, care face ca lichidul să formeze o peliculă și să se ridice de-a lungul peretelui conductei; Căderea filmului este cauzată de gravitația și forța de umezire a lichidului pe peretele țevii, ceea ce face ca lichidul să curgă în jos de-a lungul peretelui țevii sub formă de peliculă.

Prin urmare, unele dintre caracteristicile evaporatorului cu film în scădere sunt diferite de cele ale evaporatorului cu film în creștere:

Nu există nicio coloană de presiune statică în evaporatorul de film care cade, ceea ce nu va duce la creșterea punctului de fierbere. În același timp, coeficientul de transfer de căldură nu are nimic de-a face cu diferența de temperatură. Aceasta înseamnă că coeficientul de transfer de căldură poate fi foarte mare la o diferență scăzută de temperatură a transferului de căldură, astfel încât filmul în cădere este mai potrivit decât filmul în creștere pentru evaporarea substanțelor sensibile la căldură.

Filmul în cădere este diferit de filmul în creștere, iar coeficientul de transmisie al filmului nu depinde de viteza vaporilor din tub, deci este potrivit pentru ocazii cu evaporare mică. De exemplu, unele evaporatoare cu două efecte utilizează adesea evaporarea filmului în creștere în timpul evaporării primei etape, în timp ce evaporarea filmului descendent este utilizată în a doua etapă de evaporare.

Deoarece fluxul de film al evaporării filmului în cădere se bazează pe afecțiunea gravitației, sub acțiunea gravitației, lichidul trece prin distribuitorul de film în cădere, formând o formă de film și distribuite uniform în fiecare tub de schimb de căldură. La instalarea distribuitorului de film în cădere, trebuie să se asigure că acesta este orizontal pentru a evita distribuția neuniformă a fluxului de lichid, care poate afecta formarea filmului și debitul necesar pentru evaporarea filmului în cădere. Înainte ca HDH să proiecteze și să producă un evaporator cu film în cădere, persoana tehnică va comunica în detaliu cu clienții despre următoarele:

Compoziția și specificațiile amestecului lichid de materie primă - aceasta poate determina selecția exactă a materialului pentru construirea evaporatorului

Rata de concentrare a materiei prime (amestec lichid)

Cerințe de concentrare pentru finalizare

Capacitate de procesare (volum)

În acest fel, HDH poate proiecta în funcție de datele și cerințele pe care le furnizați, poate determina materialele adecvate pentru construirea echipamentelor și poate determina ce formă de evaporare să utilizați, fie că este un evaporator cu film în creștere sau un evaporator cu film în cădere.
