Evaporator industrial cu film șters cu balamale

Wuxi Hongdinghua Chemical Equipment Co., Ltd vă urez bun venit la Evaporatorul industrial de film șters cu balamale din fabrica noastră. Vă vom oferi servicii bune și reduceri din fabrică. Printre evaporatoarele cu film șters proiectate și fabricate de Wuxi Hongdinghua Chemical Equipment Co., Ltd. pentru clienți, evaporatorul cu film șters cu balamale este un tip comun și are o gamă largă de aplicații industriale. Evaporatoarele cu film șters cu lame articulate sunt adesea folosite pentru materialele care sunt predispuse la depunerile pe suprafața de încălzire, care conțin particule solide sau au tendința de a cristaliza în timpul procesului de evaporare și necesită concentrare în materiale uscate.

Principiul de funcționare al evaporatorului de film șters cu balamale

Evaporatorul cu film șters cu balamale este un evaporator eficient în care materia primă este forțată să formeze un film prin rotirea lamelor la un anumit unghi față de suprafața de încălzire, acestea sunt conectate la arbori rotativi independenți și curge cu viteză mare. Are eficiență ridicată a transferului de căldură, timp scurt de retenție și poate efectua evaporarea filmului în cădere în condiții de vid.

Evaporatorul de film șters cu lame articulate este, de asemenea, compus din unul sau mai multe corpuri cilindrice cu încălzire a mantalei și un dispozitiv rotativ de ștergere a filmului în interiorul cilindrului. Lamele independente conectate cu balamale șterg continuu materialul care intră în evaporatorul de film șters cu balamale în film lichid cu o grosime uniformă și o viteză uniformă pe suprafața de încălzire și se deplasează în jos; În timpul acestui proces, componentele cu punct de fierbere scăzut sunt evaporate, iar reziduul este evacuat din partea inferioară a evaporatorului.

Caracteristicile și aplicarea evaporatorului film șters cu balamale

Caracteristicile structurale ale evaporatorului cu film șters cu balamale sunt următoarele:

1. Motor și reductor: Dispozitiv de antrenare pentru rotația rotorului.

2. Camera de separare a lichidului de vapori: materialele intră tangenţial în evaporatorul cu film șters cu balamale prin orificiul de admisie din partea inferioară a camerei de separare a lichidului de vapori și sunt distribuite continuu și uniform pe peretele camerei de evaporare a evaporatorului cu film șters cu balamale prin distribuitorul de lichid din partea inferioară a camerei de separare a lichidului de vapori. Aburul secundar evaporat din camera de evaporare se ridică până la camera de separare din partea superioară a evaporatorului de film șters cu lamă de balamale și este separat de picăturile lichide sau de spumă care poate fi transportat de aburul secundar prin separatorul de gaz-lichid instalat în camera de separare a lichidului vapori, se secundară se epuizează la nivelul superior.

3. Distribuitor de lichid: Instalat pe rotor, materialul intră în evaporatorul de film șters cu balamale din direcția tangențială și este distribuit continuu și uniform sub formă de film pe suprafața de evaporare prin distribuitorul de lichid rotativ.

4. Separator gaz lichid: separatorul gaz lichid este instalat în partea superioară a camerei de separare, care prinde picăturile de lichid sau spuma care pot fi transportate de aburul secundar în creștere și îl face să cadă înapoi pe suprafața de evaporare.

5. Camera de evaporare: Peretele interior al camerei de evaporare este suprafata de evaporare unde face schimb de caldura cu materialele fortate sa formeze un film de lamele rotative si de agentul de incalzire din interiorul mantalei.

6. Rotor: Rotorul este compus dintr-un arbore rotativ și un cadru rotativ. Rotorul este antrenat de un motor electric și de un reductor și antrenează paletele să se miște într-o mișcare circulară. Rezistența, dimensiunile geometrice și stabilitatea acestuia trebuie garantate.

7. Lama: Lama se mișcă într-o mișcare circulară, ștergând continuu materialul lichid pe suprafața de evaporare pentru a forma o peliculă subțire, pentru a obține efectul de evaporare a filmului subțire.

lamă articulată pentru evaporator cu film șters cu balamale

Lama conectată cu balama are un arbore central rotativ care antrenează lama cu balamale, care alunecă la un anumit unghi pe suprafața peretelui încălzit prin forța centrifugă.

8. Capul inferior este echipat cu rulmenți auto-lubrifianți rezistenți la temperaturi ridicate, rulmentul inferior ar trebui să fie convenabil pentru descărcarea materialului și întreținerea și repararea.

Caracteristicile de funcționare ale evaporatorului cu film șters cu balamale sunt următoarele:

1. Pierdere de presiune minimă

Materia primă Într-un evaporator cu film șters cu balamale, „curgerea” și „curgerea” secundară a aburului sunt în două „canale” independente: Materialul cade de-a lungul peretelui camerei de evaporare și coboară; Aburul secundar iese din evaporator aproape neobstrucționat din centrul cilindrului, deci pierderea de presiune este minimă.

2. Capabil să funcționeze în condiții reale de vid

Datorită rezistenței extrem de mici a aburului secundar de la suprafața de evaporare la condensator, acesta poate menține un grad ridicat de vid pe suprafața de evaporare a întregului perete al camerei de evaporare. Îmbunătățirea gradului de vid reduce efectiv punctul de fierbere al materialului prelucrat.

3. Coeficient ridicat de transfer de căldură, intensitate mare de evaporare

Scăderea punctului de fierbere al materialului crește diferența de temperatură cu mediul fierbinte; Filmul lichid turbulent reduce rezistența termică; În mod similar, cocsificarea și detartrarea materialelor de pe perete sunt inhibate și coeficientul de transfer parțial de căldură al peretelui cilindrului de evaporare este, de asemenea, îmbunătățit; Prin urmare, intensitatea sa de evaporare este foarte mare.

4. Evaporare la temperatură scăzută

Datorită capacității de a menține un vid ridicat în interiorul cilindrului de evaporare, punctul de fierbere al materialului tratat este mult redus, făcându-l deosebit de potrivit pentru evaporarea la temperatură joasă a materialelor sensibile la căldură.

5. Timp scurt de curgere

Timpul de curgere al materialului în evaporator este foarte scurt, prevenind eficient descompunerea, agregarea sau deteriorarea produsului în timpul procesului de evaporare.

6. Poate fi utilizat abur de calitate scăzută

Aburul este un mediu termic utilizat în mod obișnuit. Prin reducerea punctului de fierbere al materialelor și asigurarea aceleiași diferențe de temperatură, temperatura mediului de încălzire poate fi redusă. Utilizarea aburului de calitate scăzută este benefică pentru utilizarea energiei. Potrivit în special ca evaporator cu efect final pentru evaporarea cu efecte multiple.

7. Adaptabilitate puternică și operare ușoară

Structura evaporatorului centrifugal cu film șters este specializată. Evaporatorul cu film șters cu balamale poate fi utilizat pentru a gestiona vâscozitate ridicată, conținut de particule, sensibilitate termică care sunt dificil de manipulat de către evaporatoarele convenționale.

Un material care este predispus la cristalizare. Designul lamelor conectate la balama asigură o forță de compresie eficientă (raport de evaporare ridicat și lichid rezidual scăzut) pentru pelicula lichidă.

Evaporatorul centrifugal șters fabricat de HDH este recunoscut și acceptat pe scară largă, iar evaporatorul cu film șters cu balamale proiectat și fabricat de HDH poate fi potrivit pentru diverse nevoi:

1. Distilarea

2. Concentrarea

3. Degazarea

4. Albire

5. Deodorizarea

6. Uscarea

7. Reacție

8. Cristalizare (exercitarea funcției de răcire a evaporatorului)

9. Reciclare (în special solvenți sau alte substanțe utile folosite în industria farmaceutică)

10. Purificare (cum ar fi desalinizarea apei de mare, separarea substanțelor din soluție pure)

Detalii evaporator film șters cu balamale

Evaporatorul cu film șters cu lame articulate este un tip de evaporator cu film șters, iar caracteristicile sale structurale includ:

Evaporator de film șters cu balamale, fiecare lamă are un arbore central rotativ, care antrenează lama printr-un mecanism de biela. Lama articulată este atașată strâns de suprafața peretelui de încălzire prin forța centrifugă și alunecă la un anumit unghi pentru a șterge materia primă în filmul lichid necesar și pentru a preveni detartrarea și cocsificarea pe suprafața de încălzire. Acest tip de design permite lamei să ofere o presiune eficientă asupra filmului lichid, să îmbunătățească raportul de evaporare ridicat al materialului, de asemenea, poate ajuta la reducerea reziduurilor de material. Este potrivit pentru materialele care sunt predispuse la detartrare pe suprafața de încălzire, care conțin particule solide sau au tendința de a cristaliza în timpul procesului de evaporare și necesită concentrare în materiale uscate, cu o vâscozitate de procesare de 35000 mpas.

Acest tip de rotor este utilizat pe scară largă prin schimbarea frecvenței și masei racletei și prin ajustarea forței centrifuge. Materialul lamei este de obicei același material metalic ca și cilindrul evaporatorului, iar materialul PTFE poate fi, de asemenea, utilizat.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. trebuie să ia în considerare în mod cuprinzător următorii factori atunci când îi ajută pe clienți în alegerea evaporatoarelor cu film șters cu balamale:

1. Capacitate de producție și parametri de funcționare:

Inclusiv capacitatea de procesare: ________

Concentrația furajului: ________

Concentrația de descărcare: ________

Temperatura de alimentare: ________

Temperatura de evacuare: ________

Durata operațiunii: ________

2. Caracteristicile materialului:

Sensibilitatea termică a materialului:________

Vâscozitatea materialului:________

Fluibilitatea materialului la temperatura de funcționare:________

Proprietatea de spumare a materialului:__________

Conținutul solid al materialului Tendința de cristalizare a materialului:________

Tendința materialului de cocsificare:________

Este materialul predispus la agregare

2. Mediu de funcționare (sursă de căldură):

Vapori de apă: ________(presiune)

Temperatura apei de răcire: __________â

Soluție de curățare (solvent):________

3. Selectarea materialului pentru fabricație:

Cerințe de lustruire a suprafeței:________

4. Condițiile site-ului:

Limitări de spațiu:________

Conditii climatice: interior si exterior

Legătura dintre energie și produse:________

Platforma de lucru etc.

5. Regulamente:

Cerințe de siguranță:________

Indicatori de zgomot: ________

Indicatori de protecție a mediului:________

Structura lamei evaporatorului cu film șters cu balamale

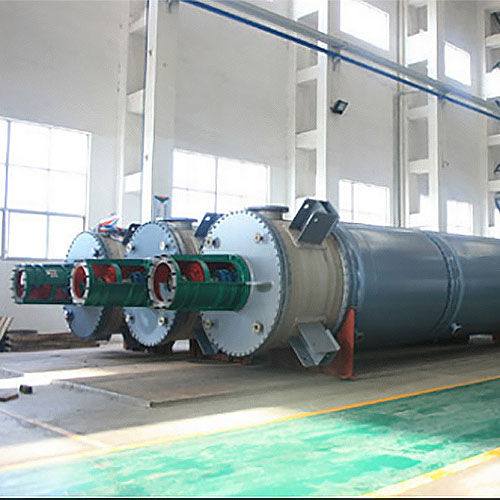

Evaporator cu film șters gata pentru funcționare de probă
