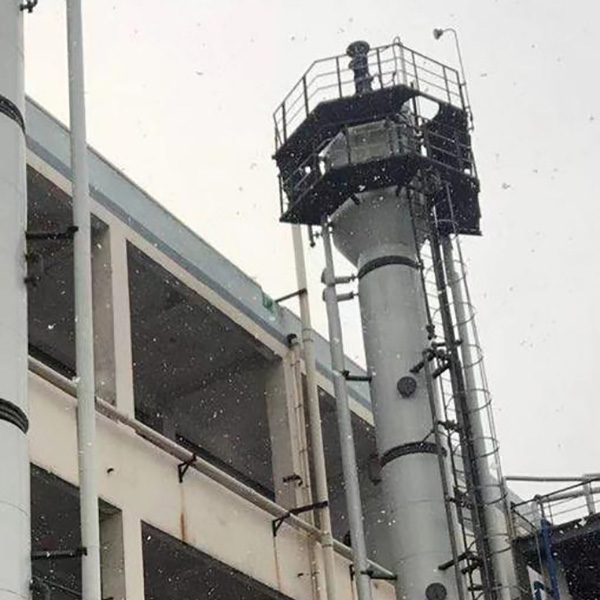

Coloane sau turnuri industriale rotative de extracție
  • Coloane sau turnuri industriale rotative de extracțieColoane sau turnuri industriale rotative de extracție

Coloane sau turnuri industriale rotative de extracție

Wuxi Hongdinghua Chemical Equipment Co., Ltd ca producător profesionist. HDH este, de asemenea, un producător profesionist de proiectare și producție de turnuri de extracție. Turnurile rotative de extracție sunt folosite pentru separarea sau sintetizarea lichidelor complexe în amestec.

Trimite o anchetă

Descriere produs

Wuxi Hongdinghua Chemical Equipment Co., Ltd, în calitate de producător profesionist de coloane sau turnuri de extracție rotativă industrială de înaltă calitate, puteți fi sigur că cumpărați coloane sau turnuri industriale rotative de extracție din fabrica noastră și vă vom oferi cel mai bun serviciu post-vânzare și livrare la timp. Wuxi Hongdinghua Chemical Equipment Co., Ltd.ï¼¼HDHï¼ este, de asemenea, un producător profesionist de proiectare și producție de turnuri de extracție. Turnurile rotative de extracție sunt folosite pentru separarea sau sintetizarea lichidelor complexe în amestec.

Turnul rotativ de extracție este un echipament de extracție de precizie, iar Wuxi Hongdinghua are o înțelegere și un know-how unic în proiectarea și fabricarea turnului rotativ de extracție.

Caracteristicile și aplicarea turnului rotativ de extracție

1. Mai puțin spațiu pe podea și costuri reduse de întreținere

2. Capacitate mare de procesare, potrivită pentru producție continuă;

3. Eficiență ridicată, retenție scăzută a solvenților

Turnul rotativ de extracție este un echipament eficient de separare care are aplicații largi în domenii precum chimicalele fine, farmaceutice și tratarea poluării mediului.

Detalii turn de extracție rotativă

Turnul de extracție rotativ este un echipament de extracție de tip turn agitat mecanic, care constă din trei părți: secțiunea superioară de clarificare, secțiunea de amestecare și secțiunea inferioară de clarificare. Secțiunea de amestecare este de formă cilindrică, iar interiorul este împărțit într-o serie de camere de extracție prin deflectoare inelare statice. Mijlocul celor două deflectoare inele statice este un disc rotativ fix, care se rotește cu arborele de agitare. În timpul funcționării, faza grea (faza organică) și faza ușoară (faza organică) intră în turn de sus și respectiv de jos și formează contact în contracurent în interiorul turnului. Sub agitarea unui disc rotativ fix, faza dispersată formează picături de lichid, crescând volumul de transfer de masă. După ce procesul de extracție este finalizat, fazele ușoare și grele curg din partea de sus și, respectiv, de jos a turnului.

Într-un turn de extracție rotativ, există mai multe discuri de aceeași dimensiune și distanță conectate prin arbori rotativi în mijloc, numite discuri rotative, care se rotesc uniform odată cu rotația arborilor. Discul rotativ este separat de discuri circulare de aceeași dimensiune și distanță fixate pe peretele turnului și se numește disc fix. O soluție (cu o densitate mai mică) intră continuu în turn din partea inferioară, curge spre partea superioară din cauza flotabilității, este spartă și dispersată în picături prin acțiunea centrifugă a discului rotativ continuu rotativ, iar un alt solvent (cu o densitate mai mare) intră continuu în turn din partea superioară, curge și umple sub gravitație în jos. Picăturile dispersate sunt dispersate în soluția continuă și vin în contact cu solventul prin picături. Una sau mai multe componente din soluție sunt dizolvate selectiv într-un solvent continuu pentru transferul de masă.

Numărul de discuri rotative, distanța și alte structuri ale Turnului de Extracție Rotativ sunt calculate pe baza unor factori precum specificațiile materiei prime, gradul de separare necesar și puritatea.

Turnul rotativ de extracție este compus dintr-un cilindru vertical cu un deflector inel staționar orizontal. Deflectorul inel static este o placă plată cu o deschidere centrală, iar deflectorul inel static împarte cilindrul într-un rând de camere de extracție. Există un inel mobil în centrul camerei de extracție, cu un diametru puțin mai mic decât diametrul de deschidere al deflectorului inel static. Un rând de inele mobile sunt instalate paralel cu arborele rotativ, astfel încât inelul și arborele mobile să poată fi instalate convenabil în turnul de extracție rotativă. Secțiunea de amestecare este între cele două flanșe din mijloc, unde procesul de transfer al masei lichide lichide este în principal încheiat. Flanșa superioară din mijloc la secțiunea plăcii superioare este secțiunea de separare superioară, folosită pentru a clarifica lichidul ușor; Flanșa mijlocie inferioară la secțiunea flanșă inferioară este o secțiune inferioară de separare utilizată pentru a clarifica lichidul greu. O placă de sită cu pori mari este instalată deasupra și sub secțiunea de amestecare. Faza grea intră în turn de sub placa de sită, în timp ce faza ușoară intră în turn de deasupra plăcii de sită. Funcția plăcii de sită este de a reduce agitația lichidului și de a spori efectul de separare a fazelor al secțiunii de clarificare.

Ca și alte echipamente de extracție a turnului, în timpul funcționării, fazele ușoare și grele intră în Turnul de Extracție Rotativ din părțile inferioare și, respectiv, superioare ale turnului. Cele două faze din turn intră în contact în contracurent, iar sub acțiunea discului rotativ, faza dispersată formează mici picături de lichid, mărind aria de transfer de masă dintre cele două lichide. Fazele ușoare și grele care completează procesul de extracție curg apoi din orificiul de evacuare a lichidului ușor și, respectiv, de evacuare a lichidului greu.

Următoarele date tehnice sunt importante pentru proiectarea unui turn de extracție rotativ

1. Densitatea materiei prime, densitatea extractantului;

2. După cunoașterea capacității de procesare (cantitatea), raportul dintre material și extractant, poate fi determinat diametrul turnului de extracție a plăcii Sieve;

3. Ați efectuat un mic test sau starea curentă de funcționare a tipului de ceainic? Scopul principal este de a cunoaște câte cicluri de extracție sunt necesare care pot îndeplini cerințele procesului, astfel încât să se poată determina înălțimea secțiunii de extracție;

4. Timpul de stratificare a materialului, care poate calcula volumul cilindrului secțiunii de clarificare;

5. Există vreun fenomen de emulsionare? Dacă da, o ieșire de canalizare ar trebui luată în considerare în secțiune stratificată;

6. Care este valoarea pH-ului materialului și caracteristicile acestuia, făcându-l convenabil pentru selectarea materialelor echipamentului (material adecvat pentru a construi turnul de extracție a plăcilor de sită; ¼;

1. Capul superior

2. Motor și reductor

3. Priza compoziție ușoară

4. Intrare compoziție ușoară

5. Admisie grea de compoziție

6. Fusta

7. Ieșire de compoziție grea

8. Inel fix

9. Cilindru

10. Disc rotativ

11. Arborele de agitare

12. Cămin

13. Manometru lichid

14.Jacheta
