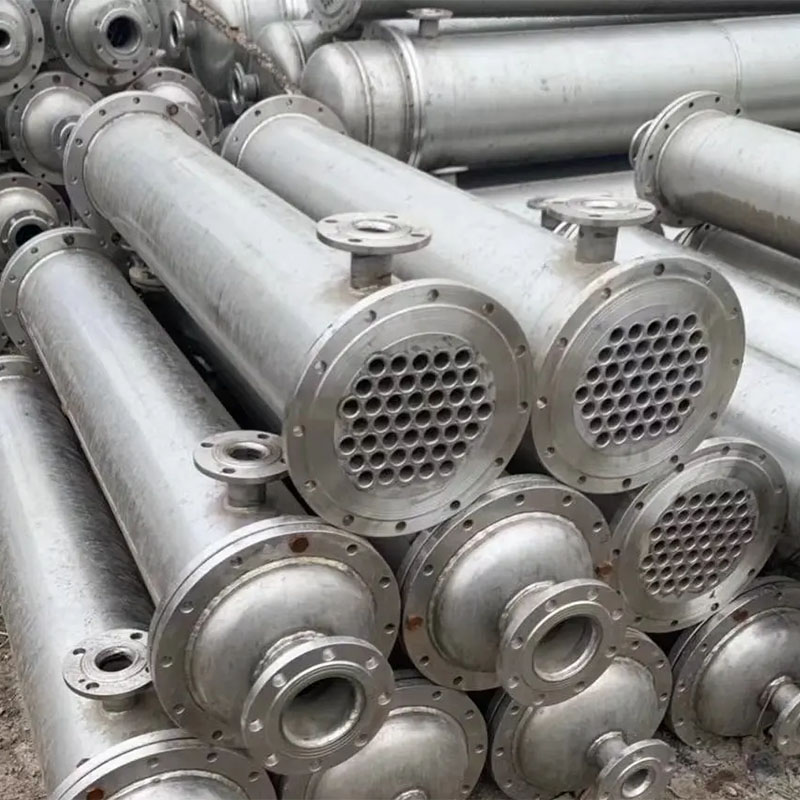

Care sunt caracteristicile structurale ale schimbătorului de căldură de coajă verticală și tub?

Caracteristicile structurale aleschimbător de căldură cu coajă verticală și tubsunt reflectate în proiectarea căii de transfer de căldură ortogonală a fluidelor laterale ale tubului și a cochiliei. Vasul de presiune cilindrică este delimitat de foaia de tub pentru a forma o cavitate de izolare duală medie. Matricea de pachete de tub este aranjată într -o linie dreaptă în direcția gravitației. Suprafața ondulată a defecțiunii ghidează lichidul lateral al cochiliei pentru a forma turbulențe pentru a îmbunătăți transferul de căldură convectiv. Structura de etanșare a cutiei de tub și a conexiunii flanșei de coajă adoptă o garnitură asimetrică în formă de pană pentru a forma un mecanism de etanșare compozit de preîncărcare axială și constrângere radială.

Structura de contact cu mai multe puncte a cadrului de susținere a pachetului de tuburischimbător de căldură cu coajă verticală și tubRealizează distribuția uniformă a tensiunii în condiții de expansiune termică și împiedică uzura micro-mișcării între peretele tubului și defecțiune. Conul de ghidare la intrarea din partea cochiliei reduce riscul de eroziune a fluidului din primul rând de conducte prin reconstrucția câmpului de viteză. Capacitatea de deformare elastică a pachetului de tub în formă de U compensează diferența de expansiune a materialului cauzată de diferența de temperatură, iar articulația de expansiune între foaia de tub și cochilie absoarbe tensiunea termică a sistemului. Proiectarea pachetului de tuburi care se află în miez a schimbătorului de căldură verticală și a tubului permite deplasarea întregului modul de-a lungul axei verticale, oferind spațiu de mișcare liniară pentru curățarea mecanică a părții tubului.

Decalajul inelar dintreschimbător de căldură cu coajă verticală și tubÎnvelișurile sunt umplute cu un strat tampon de gaz inert pentru a bloca calea de contaminare încrucișată atunci când se scurge mediu. Partiția cutiei de tuburi optimizează raportul de divizare a canalului de flux în funcție de diferența de temperatură medie logaritmică pentru a îmbunătăți eficiența transferului de căldură contracurent. Curbura defecțiunii anti-impact este verificată prin dinamica fluidului de calcul pentru a elimina eficient fenomenul de separare a stratului de graniță al fluidului lateral al cochiliei. Această paradigmă structurală simplifică procesul de descărcare a mediilor de vâscozitate ridicată prin caracteristicile de auto-scurgere a gravitației și folosește diferența de densitate pentru a obține stratificarea naturală a fluxului în două faze cu gaz-lichid.
