Schimbător de căldură cu plăci spiralate nedetașabil

Printre diferitele tipuri de schimbătoare de căldură fabricate de Wuxi Hongdinghua Chemical Equipment Co., Ltd., schimbătorul de căldură cu plăci spiralate nedetașabil este adesea selectat de clienți.

Caracteristicile structurale ale schimbătorului de căldură cu plăci spiralate nedetașabile:

Schimbătorul de căldură cu plăci spiralate nedetașabil este format prin rularea a două plăci subțiri paralele din carbon sau oțel inoxidabil, formând o pereche de canale de curgere în spirală care sunt separate unul de celălalt. Fluidele reci și fierbinți curg în două canale separate printr-o placă spiralată ca suprafață de transfer de căldură. Un distanțier al canalelor este sudat între cele două plăci pentru a menține distanța dintre canale și, de asemenea, pentru a crește rigiditatea plăcii spiralate. O placă centrală de separare este instalată în centrul schimbătorului de căldură pentru a separa cele două canale spiralate. Există plăci de acoperire sau capete sudate în partea de sus și de jos, precum și țevi de admisie și de evacuare pentru două fluide. În general, o pereche de admisie și ieșire este situată pe marginea circumferențială (conducta de legătură poate fi tangențială sau radială), în timp ce cealaltă pereche este situată pe axă. Toate canalele de capăt sunt sudate și sigilate, cu performanțe bune de etanșare.

Aplicarea schimbătorului de căldură cu plăci spiralate nedetașabile:

Este potrivit pentru industrii precum chimie, petrol, solvenți, farmaceutice, produse alimentare și băuturi, mașini, textile, metalurgie, laminare a oțelului, cocsificare etc. Poate efectua schimb de căldură vapor-vapori, schimb de căldură gaz-lichid și schimb de căldură lichid-lichid și este, de asemenea, potrivit pentru medii de vâscozitate ridicată care necesită schimb de căldură la temperatură ridicată sau cerințe de înaltă presiune, ca concentrare de căldură, condensare și răcire, reinfecție și concentrare de căldură. acoperire.

Detalii despre schimbătorul de căldură cu plăci spiralate nedetașabil:

Schimbătorul de căldură cu plăci spiralate nedetașabil are următoarele avantaje în ceea ce privește performanța:

1. Eficiență termică ridicată: poate menține două tipuri de fluide de schimb de căldură la debite scăzute, poate stimula turbulența și poate îmbunătăți eficiența transferului de căldură. Diferența de temperatură a mediului poate fi de până la 1 â, ceea ce duce la pierderi mici de căldură; Sub aceeași pierdere de presiune, eficiența transferului de căldură este de 3 până la 5 ori mai mare decât a unui schimbător de căldură tubular (carcază și tub); Eficiența de recuperare a căldurii poate ajunge la peste 99%.

2. Are o structură compactă, volum mic și o suprafață mică a podelei, care este de aproximativ 30% din cea a unui schimbător de căldură tubular (înveliș și tub).

3. Cost redus de producție

4. Funcționare flexibilă

5. Ușor de instalat, curățat și întreținut, cu capacitate de autocurățare. Datorită curgerii sale spiralate de mediu, murdăria nu este ușor de depozitat; Ușor de curățat, poate fi spălat cu abur sau soluție alcalină, simplu și ușor de operat, potrivit pentru instalarea dispozitivelor de curățare.

6. Rezistență scăzută: țeava de legătură de pe carcasă adoptă o structură tangențială. Mediul curge printr-un singur canal, permițând un debit mai mare decât alte schimbătoare de căldură. Pierdere redusă de presiune, poate fi utilizat pentru a manipula abur sau gaz de capacitate mare;

7. Mai multe unități pot fi combinate pentru utilizare: Când un singur dispozitiv nu poate îndeplini cerințele de utilizare, mai multe dispozitive pot fi combinate, dar combinația trebuie să respecte următoarele reglementări: combinație paralelă, combinație în serie și distanța dintre dispozitive și canale este aceeași. Combinație hibridă: un canal în paralel și un canal în serie.

8. Când se utilizează schimbătoare de căldură cu plăci spiralate nedetașabile pentru schimbul de căldură vapori-vapori, trebuie echipată apă de răcire în circulație. Când presiunea medie și temperatura depășesc domeniul de aplicare, trebuie selectate alte structuri de schimbător de căldură, cum ar fi schimbătoarele de căldură cu carcasă și tub.

9. Precauții pentru funcționarea schimbătoarelor de căldură cu plăci spiralate nedetașabile

(1) Când îndepărtarea aburului este oprită, temperatura de pe ambele părți ale șlamului de intrare și de evacuare a schimbătorului de căldură ar trebui să fie sub 40 â.

(2) Schimbătorul de căldură cu plăci spiralate trebuie utilizat în conformitate cu cerințele specificate pentru a evita deteriorarea. Schimbătorul de căldură cu plăci spiralate nedetașabil este un echipament de schimb de căldură eficient, cu economie de energie și investiții reduse, cu performanțe excelente.

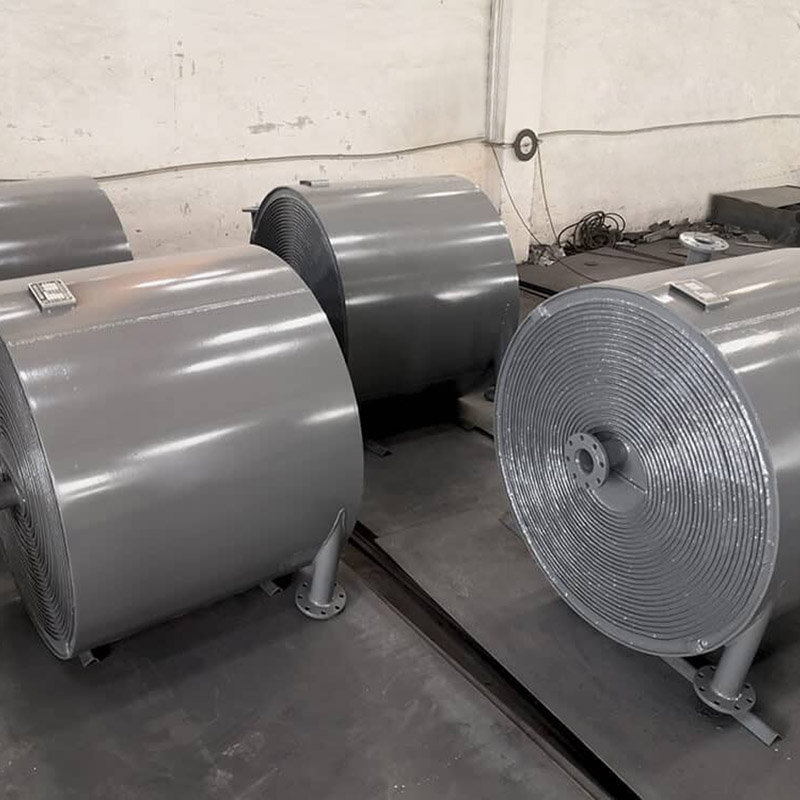

Schimbător de căldură cu plăci spiralate nedetașabil
