Reactor cu jachetă spirală Half-Pipe

Wuxi Hongdinghua Chemical Equipment Co.,Ltd. proiectează și produce diverse tipuri de reactoare pentru clienți. Un tip de reactor este destul de diferit, care este diferit de reactoarele tradiționale de tip manta și are avantaje pe care reactoarele de tip manta nu le au. Poate fi utilizat pentru a realiza funcții de încălzire, evaporare, răcire și amestecare cu viteză mică sau mare. Acest tip de reactor este un reactor exterior cu semiconductă.

Caracteristicile și aplicarea reactorului exterior semiconduct:

Reactorul cu semiconductă exterior, cunoscut și sub denumirea de reactor cu tub cu bobină exterior, este adesea folosit pentru reactoare cu prea multe structuri interne sau prea multe deschideri pe reactor.

Sursa de căldură a reactorului semitub exterior este abur, apă fierbinte sau ulei termic care curge între peretele exterior al carcasei reactorului și semitub. Înlocuirea formei tradiționale de jachetă.

Reactorul cu jumătate de tub exterior, ca un reactor cu manta, poate fi, de asemenea, utilizat în petrol, produse chimice, cauciuc, pesticide, coloranți, produse farmaceutice, alimente și alte procese precum vulcanizarea, nitrificarea, hidrogenarea, alchilarea, polimerizarea și policondensarea.

Detalii despre reactorul exterior semiconduct

Conducta exterioară în spirală a reactorului cu semiconductă în spirală adoptă un design cu jumătate de conductă, care poate reduce grosimea peretelui corpului reactorului și poate îmbunătăți capacitatea de a suporta presiunea reactorului.

Mantaua tubului semicircular a reactorului semicircular exterior împarte cilindrul interior în condiții de presiune care sunt supuse presiunii externe locale în interiorul tubului semicircular și presiunii în interiorul cilindrului. Mantaua exterioară a semitubului poate preveni, de asemenea, instabilitatea cilindrului interior. Din perspectiva de ansamblu a reactorului, fiecare manta exterioară a tubului spiralat servește ca un inel de întărire pentru cilindrul reactorului, înlocuind corpul mantalei care face ca cilindrul interior să fie supus unei presiuni exterioare globale. Mantaua exterioară a tubului spiralat are o capacitate puternică de rezistență la presiune între 0,6 și 2,5 MPa, ceea ce poate îmbunătăți foarte mult calitatea mediului de transfer de căldură în timpul reacțiilor materialelor nesensibile la căldură.

Luând ca exemplu încălzirea cu abur, reactorul cu manta semi-conductă folosind un tub semicircular. Reducerea presiunii aburului este adesea controlată la 0,4 MPa. Atunci când se utilizează un reactor extern cu manta cu tub spiralat, presiunea aburului poate fi între 0,7 și 1,3 MPa, fără a fi nevoie de o reducere suplimentară a presiunii. Datorită îmbunătățirii semnificative a stării de solicitare a cilindrului interior prin mantaua exterioară a tubului spiralat, grosimea peretelui cilindrului interior este relativ redusă. Datorită golurilor din procesul de sudare a mantalei exterioare a tubului spiralat, atunci când transferul de căldură necesar este același, zona de transfer de căldură a reactorului cu manta semiconductă este în mod corespunzător mai mică.

Reactorul cu jumătate de conductă exterior are avantajele unei eficiențe ridicate de încălzire, viteze rapide de răcire a materialului și costuri de producție reduse ale clienților. Este foarte stabil și are mai puțin zgomot în timpul funcționării. Întregul echipament este ușor de curățat și poate fi utilizat continuu. Reactorul cu manta semi-conductă dispersează și amestecă materiile prime, cu efect de etanșare bun și fără scurgeri. Descărcarea încorporată asigură descărcarea completă fără reziduuri.

Reactorul cu manta semi-conductă este mai favorabil eficienței transferului de căldură, deoarece poate servi ca o cameră sursă de căldură, structura asigură reducerea rezistenței termice a aerului în reactor; De asemenea, poate ajuta la atingerea obiectivului de economisire a consumului de energie, raportul dintre volumul jachetei și volumul jumătății de țeavă este de 8: 1. ceea ce poate reduce costul de investiții și de producție.

Nu numai că poate îmbunătăți coeficientul de transfer de căldură, dar poate și reduce rezistența termică și este potrivit pentru procesele de răcire. De asemenea, poate crește debitul mediului în semiconducta spirală, iar mediul care curge de mare viteză poate preveni eficient detartrarea pe suprafața interioară a mantalei semiconductei. În același timp, acest echipament poate reduce și diametrul total al corpului reactorului și poate economisi spațiu.

Prin urmare, reactorul exterior cu manta semiconductă are următoarele avantaje:

1. Reduceți grosimea peretelui corpului reactorului și îmbunătățiți capacitatea sa de încărcare (grosimea peretelui corpului reactorului și a capului inferior este cu 37,5% și 50% mai subțire decât cea a reactorului tradițional cu manta);

2. Este benefic pentru îmbunătățirea eficienței transferului de căldură (nu numai că poate crește coeficientul de transfer de căldură, ci și poate reduce rezistența termică);

3. Economisiți consumul de energie (raportul dintre volumul jachetei și volumul half-pipei este 8, reducând rezistența termică);

4. Eficiență rapidă de răcire (reducerea costurilor clienților);

5. Reducerea diametrului total al corpului reactorului este benefică pentru amenajarea atelierului.

Diferite tipuri de metale, cum ar fi oțel inoxidabil, oțel carbon, oțel titan etc., pot fi folosite pentru a construi reactorul cu manta semi-țeavă.

Reactorul cu manta semi-conductă este format din următoarele structuri:

1.semi conductă spirală

2. Corpul reactorului

3.cap

4. Agitator (diverse tipuri de amestecare sau combinații)

5. Dispozitiv de conducere (motor, reductor, agitare magnetică)

6. Dispozitiv de etanșare a arborelui (sigiliu de ambalare, sigiliu de mașină cu un singur capăt, sigiliu de mașină cu două extremități, sigiliu magnetic etc.)

7. Suport (suport pentru suport sau scaun pentru ureche)

Atunci când Wuxi Hongdinghua Chemical Equipment Co., Ltd. proiectează un reactor cu manta semi-conductă pentru clienți, vă rugăm să furnizați HDH următoarele date și parametri.

1. Volum: ______L

2. Jachetă semi-pipe: zonă de schimb de căldură ______ã¡

sursă de căldură: A încălzire cu abur B apă caldă C încălzire cu ulei transfer de căldură

3. Presiune de lucru: presiunea mantalei ______MPa, presiunea cilindrului interior _______MPa

4. Temperatura de lucru: manta ______â cilindru interior ______â

5. Material:

Jachetă A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: Altele

Cilindru interior A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: Altele

6. Tip de amestecare: A: tip paletă B: tip cadru C: tip ancoră D: tip propulsie cu turbină E: altele

7. Reductor: A: Reductor de roată cu știft cicloidal B: Viteza de rotație a reductorului de viteze: ______rpm

8. Puterea motorului: ______KW, indiferent dacă este necesară rezistența la explozie______ frecvența variabilă______

9. Etanșare arbore: A: Cutie de ambalare B: Etanșare mecanică 204 C: Etanșare mecanică 205 D: Altele

10. Tub spiralat interior

A: Zona de încălzire: ______metru pătrat

B: Zona de răcire: ______metru pătrat

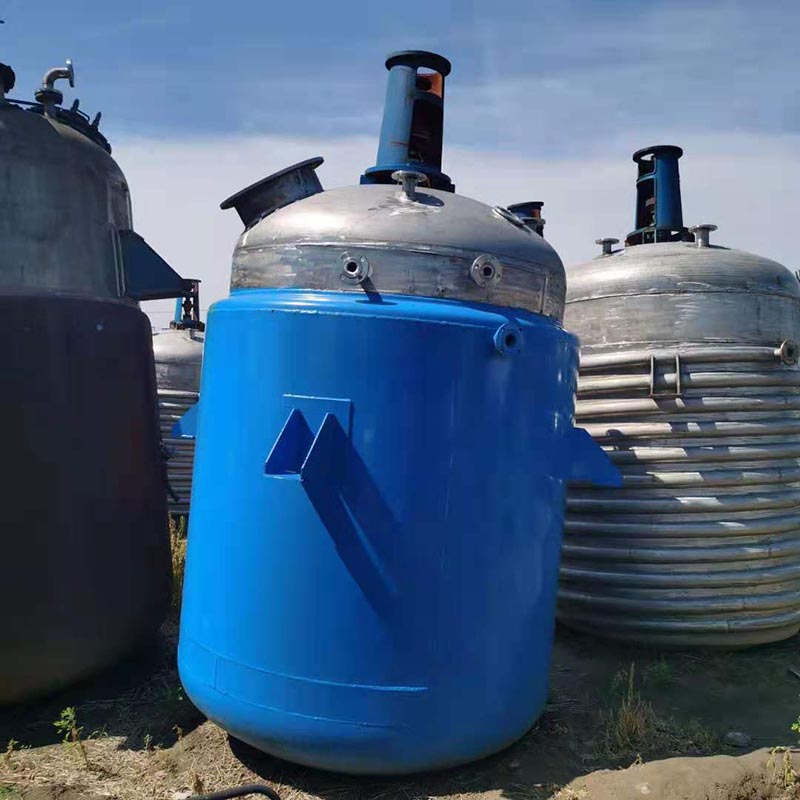

Reactor cu manta semi-conducta
