Evaporator mecanic recomprimat cu vapori

Wuxi Hongdinghua Chemical Equipment Co., Ltdl este un producător și furnizor profesionist de evaporator mecanic recomprimat cu vapori din China. Odată cu creșterea costului energiei, când cantitatea totală de evaporare este relativ mare, iar evaporarea este relativ stabilă, cu fluctuații mici și există o cerință de a reduce costurile de operare, Wuxi Hongdinghua Chemical Equipment Co., Ltd. (HDH) vă va recomanda să alegeți evaporatorul MVR.

Sistemul de evaporare MVR are următoarele caracteristici și avantaje:

1. Cost redus de operare. Aplicarea evaporatorului MVR vă poate ajuta să reduceți costurile de operare, deoarece utilizează tehnologia de evaporare cu temperatură scăzută și presiune joasă, utilizând în același timp energie electrică, cost relativ stabil. Datorită dezvoltării tehnologice, diverse forme de energie verde sunt transformate în energie electrică, permițând costului energiei electrice să rămână stabil pentru o perioadă relativ lungă de timp. Prin urmare, selectarea evaporatoarelor MVR vă va ajuta să îmbunătățiți competitivitatea în reducerea costurilor de operare. Potrivit statisticilor, pentru clienții care utilizează în prezent evaporatoare MVR, pe baza feedback-ului datelor reale, cea mai mare parte a investiției din proiect în evaporatoarele MVR poate fi recuperată în termen de șase luni până la un an. În viitor, vei fi echivalent cu a deține o mașină care creează continuu valoare suplimentară pentru tine.

2. Evaporatorul MVR proiectat și fabricat de Wuxi Hongdinghua are o eficiență ridicată de utilizare a căldurii, o energie termică scăzută pe unitate de evaporare și mult mai puțin abur proaspăt trebuie suplimentat, astfel încât să poată economisi energie, are o eficiență ridicată de conversie a energiei electrice și are putere redusă necesară echipamentelor. Consumul de energie al evaporatoarelor MVR este de obicei de 20% până la 40% din cel al evaporatoarelor tradiționale cu mai multe efecte, astfel încât evaporatoarele MVR nu sunt doar ecologice, ci au și efecte semnificative de economisire a energiei și eficiență termică ridicată.

3. Evaporatorul MVR are un nivel ridicat de automatizare și este ușor de operat. În comparație, evaporatoarele cu efect multiplu necesită utilizarea aburului de înaltă temperatură și de înaltă presiune ca sursă de căldură. În plus, operatorii trebuie să urmeze pregătire profesională și să aibă reglementări de funcționare complexe. Controlul evaporatoarelor MVR utilizează de obicei calculatoare industriale de control, PLC-uri și convertoare de frecvență, permițând întregului sistem de evaporator MVR să funcționeze automat. Acest lucru nu numai că reduce alocarea personalului, ci și capacitatea profesională a operatorilor. Procesul este simplu și practic.

4. Suprafață mai puțin necesară pentru evaporator MVR – Economie de spațiu. Conform acelorași cerințe de producție ca și evaporatoarele tradiționale, suprafața podelei evaporatoarelor MVR este mult mai mică decât cea a evaporatoarelor tradiționale multiefect. Evaporatorul MVR are un design compact, ceea ce îl face ușor de instalat, testat și transportat.

5. Sunt necesare mai puține facilități, iar investiția totală pentru proiect este scăzută. MVR se poate evapora sub 40 â fără a fi nevoie de echipamente de refrigerare, ceea ce îl face deosebit de potrivit pentru materiale sensibile la căldură.

6. Datorită faptului că evaporatorul MVR este un evaporator cu un singur efect, produsul are un timp de ședere scurt, astfel încât calitatea produsului finit este mai mare.

Aplicarea evaporatorului MVR

1. Tratarea apelor uzate industriale (protecția mediului)

Concentrarea apelor uzate industriale și reciclarea apei. Tratarea apelor uzate, cum ar fi industria de galvanizare, industria de producție a acoperirilor, industria farmaceutică și a pesticidelor, industria de prelucrare a metalelor, industria de fabricare a hârtiei și industria de producție a țițeiului.

Îndepărtați materia organică și sărurile anorganice din canalizare și transformați deșeurile în comori. Evaporatorul MVR este cea mai bună soluție pentru reutilizarea apelor uzate industriale cu conținut ridicat de sare.

2. Industria chimică

Tratarea apei de proces pentru prepararea moleculelor de fibre goale

Purificarea condimentelor

Producția de materii prime chimice, cum ar fi clorura de sodiu și persulfatul de sodiu

Desalinizarea apei de mare

Aditivi organici cristalini concentrați

Extrage lichid

Analizați produsele de reacție ca solvenți și produse

3. Industria farmaceutică

Industria farmaceutică este o industrie tradițională, cu un număr mare de evaporatoare învechite și evaporatoare învechite, care nu numai că afectează calitatea medicamentelor, ci și risipă multă energie. Există o nevoie urgentă de modernizare și reducere a emisiilor de dioxid de carbon.

Evaporarea, concentrarea, cristalizarea și uscarea necesare pentru producerea medicamentelor.

Concentrație din plante medicinale

Trebuie remarcat faptul că evaporatorul MVR are o mică diferență de temperatură efectivă, o zonă mare de schimb de căldură și o valoare mare a echipamentului. Volumul permis de evaporare este mic. Intervalul reglabil al volumului de evaporare proiectat este mic. Dacă volumul de evaporare trebuie crescut, producția secundară de abur va crește în mod corespunzător. În acest moment, presiunea de intrare a aburului a compresorului va depăși presiunea de proiectare, ceea ce va duce la creșterea curentului de funcționare al compresorului. Dacă viteza compresorului este redusă prin controlul convertizorului de frecvență, creșterea temperaturii va scădea, ceea ce va duce la o mică diferență de temperatură a soluției suprasaturate și va reduce evaporarea. Dacă dorim să reducem evaporarea, generarea secundară de abur nu va îndeplini cerințele de proiectare ale presiunii de intrare a compresorului, provocând compresorului vibrații intermitente. Deși poate fi atenuat sau compensat prin deschiderea bypass-ului, funcționarea îndelungată va duce la o scădere a creșterii temperaturii compresorului, mai puțină generare secundară de abur și, în cele din urmă, compresorul va fi forțat să se oprească.

Detalii vaporizator MVR

Evaporatorul MVR reduce cererea de energie externă prin reutilizarea energiei generate de aburul secundar. Evaporatoarele MVR sunt utilizate pe scară largă în domenii precum inginerie chimică, alimentație, fabricarea hârtiei, produse farmaceutice, desalinizarea apei de mare și tratarea apelor uzate. MVRPrincipiul de funcționare al evaporatorului MVR

MVR este un singur evaporator care adoptă evaporarea segmentată în funcție de concentrația de produs necesară. Când produsul nu poate atinge concentrația necesară după ce a trecut pentru prima dată prin evaporatorul MVR, produsul este pompat în partea superioară a evaporatorului MVR prin conducta externă a evaporatorului MVR folosind pompa de vid din partea inferioară a evaporatorului MVR după părăsirea evaporatorului MVR. Acest proces de evaporare repetat este utilizat pentru a atinge concentrația necesară.

Interiorul evaporatorului MVR este un aranjament paralel și vertical de tuburi de schimb de căldură. Interiorul tubului de schimb de căldură este materia primă, iar exteriorul tubului de schimb de căldură este abur. Lichidul de materie primă curge de sus în jos. În timpul acestui proces, suprafața din interiorul tubului crește, determinând ca produsul să curgă sub formă de film, ceea ce mărește zona de încălzire a lichidului de materie primă. În același timp, se formează o presiune negativă în partea tubului evaporatorului MVR printr-o pompă de vid, reducând astfel punctul de fierbere al apei în lichidul de materie primă și obținând o concentrație la temperatură scăzută, temperatura de evaporare este în general în jur de 60 â.

Condensul de abur, o parte a aburului proaspăt și aburul rezidual generat după încălzirea și evaporarea lichidului de materie primă prin evaporatorul MVR sunt separate printr-un separator de lichid de vapori. Apa condensată curge din partea inferioară a separatorului de lichid de vapori pentru a preîncălzi lichidul de materie primă care intră în evaporatorul MVR. Aburul este presurizat printr-un compresor de abur (cu cât presiunea aburului este mai mare, cu atât temperatura este mai mare), Aburul sub presiune converge apoi prin conductă și trece din nou prin secțiunea de încălzire a evaporatorului MVR.

La pornirea evaporatorului MVR, este necesară o porțiune de abur pentru preîncălzire. După funcționarea normală, aburul necesar va fi redus semnificativ. În timpul procesului de presurizare a aburului secundar de către compresorul de abur, energia electrică este transformată în energie termică a aburului. Prin urmare, în timpul funcționării echipamentului, aburul necesar este redus, în timp ce energia electrică necesară este crescută.

Temperatura lichidului de materie primă din evaporatorul MVR este întotdeauna în jur de 60 â în timpul procesului de curgere, iar diferența de temperatură dintre aburul de încălzire și lichidul de materie primă este, de asemenea, menținută la aproximativ 5-8 â. Cu cât diferența de temperatură dintre lichidul de materie primă și mediul de încălzire este mai mică, cu atât este mai bine să se protejeze calitatea produsului și să prevină eficient lipirea tubului.

Când necesarul de concentrație al produsului este de aproximativ 50%, acesta poate fi completat numai prin evaporator MVR. Când concentrația necesară este de 60%, este necesar un echipament de evaporare rapidă.

Diagrama schematică MVR

Diagrama fluxului energetic al MVR

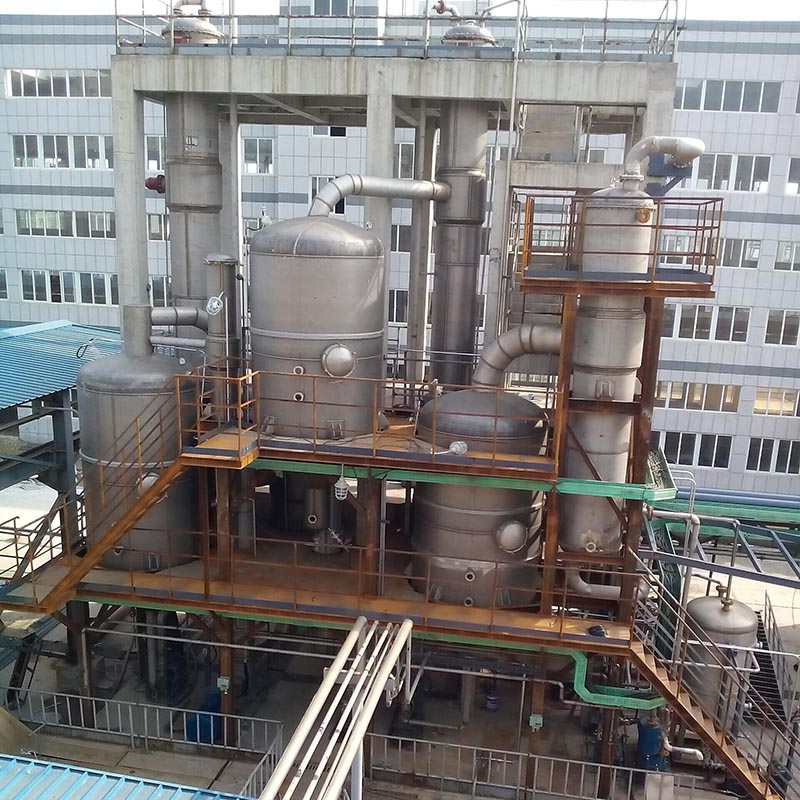

Evaporatorul MVR este în curs de instalare
