Fix industrial - Evaporator cu film șters cu lame

Wuxi Hongdinghua Chemical Equipment Co., Ltd este producători și furnizori de evaporatoare de film șterse cu lame din China, putem oferi servicii profesionale și un preț mai bun pentru tine. Wuxi Hongdinghua Chemical Equipment Co., Ltd. a proiectat și fabricat diverse forme de evaporatoare cu film șters pentru clienți. Evaporatorul cu film șters cu lamă fixă ​​este un tip de evaporator cu film șters cu precizie ridicată de fabricație și precizie de instalare.

Principiul de funcționare al evaporatorului de film șters cu lame fixe

Lama evaporatorului de film șters cu lame fixe este realizată din material metalic, care este conectat rigid la rotor. Lungimea racletei este aceeași cu cea a cilindrului de evaporare. Distanța dintre lama rotativă și peretele interior al cilindrului de evaporare este de 1-2 mm. Este potrivit pentru evaporarea, concentrarea, dizolvarea sau purificarea materialelor cu vâscozitate foarte mare și spumă ușor de format. Un evaporator șters cu lame fixe este, de asemenea, compus din unul sau mai multe corpuri cilindrice cu încălzire a mantalei și o lamă rotativă în interiorul cilindrului. Lama șterge continuu materia primă care intră în evaporatorul de film șters cu lamă fixă ​​într-o peliculă lichidă groasă și uniformă pe suprafața de încălzire și se mișcă în jos; În timpul acestui proces, componentele cu punct de fierbere scăzut sunt evaporate, iar reziduul este evacuat din partea inferioară a evaporatorului.

Caracteristicile și aplicarea evaporatorului film șters cu lame fixe

Caracteristicile structurale ale evaporatorului cu film șters cu lame fixe sunt următoarele:

1. Motor și reductor: Dispozitiv de antrenare pentru rotația rotorului.

2. Cameră de separare a lichidului de vapori: materialele intră tangenţial în evaporatorul cu film șters cu lamă fixă ​​prin orificiul de admisie din partea inferioară a camerei de separare a lichidului de vapori și sunt distribuite continuu și uniform pe peretele camerei de evaporare a evaporatorului cu film șters cu lamă fixă ​​prin distribuitorul de lichid din partea inferioară a camerei de separare a lichidului de vapori. Aburul secundar evaporat din camera de evaporare se ridică în camera de separare din partea superioară a evaporatorului cu film șters cu lamă fixă ​​și este separat de picăturile de lichid sau spuma care pot fi transportate de aburul secundar prin separatorul gaz-lichid instalat în camera de separare a vaporilor lichidului.

3. Distribuitor de lichid: Instalat pe rotor, materialul intră în evaporatorul de film șters cu lame fixe din direcția tangențială și este distribuit continuu și uniform sub formă de film pe suprafața de evaporare prin distribuitorul de lichid rotativ.

4. Separator gaz lichid: separatorul gaz lichid este instalat în partea superioară a camerei de separare, care prinde picăturile de lichid sau spuma care pot fi transportate de aburul secundar în creștere și îl face să cadă înapoi pe suprafața de evaporare.

5. Camera de evaporare: Peretele interior al camerei de evaporare este suprafata de evaporare unde face schimb de caldura cu materialele fortate sa formeze un film de lamele rotative si de agentul de incalzire din interiorul mantalei.

Suprafața interioară a camerei de evaporare trebuie prelucrată și lustruită cu precizie pentru a se asigura că grosimea peretelui camerei de evaporare îndeplinește cerințele de rezistență. Mai mult, în timpul asamblarii, este necesar să se asigure excentricitatea dintre rotor și axa camerei de evaporare, iar precizia de prelucrare și asamblare a acesteia depășește cu mult alte forme de evaporatoare cu film șters.

6.Rotor: Rotorul este antrenat de un motor electric și un reductor, efectuând mișcare circulară, cu rezistență fiabilă și stabilitate ridicată.

7. Lama: Lama este conectată rigid la arborele rotativ și procesată prin prelucrare de precizie, efectuând mișcare circulară pentru a șterge continuu materia primă pe suprafața de evaporare într-o peliculă subțire, obținând efectul de evaporare a filmului subțire.

8. Capul inferior este echipat cu rulmenți auto-lubrifianți rezistenți la temperaturi ridicate, rulmentul inferior ar trebui să fie convenabil pentru descărcarea materialului și întreținerea și repararea.

Caracteristicile de funcționare ale evaporatorului cu film șters cu lame fixe sunt următoarele:

1. Pierdere de presiune minimă

Materia primă Într-un evaporator cu film șters cu lame fixe, „curgerea” și „curgerea” secundară a aburului sunt în două „canale” independente: Materialul cade de-a lungul peretelui camerei de evaporare și coboară; Aburul secundar iese din evaporator aproape neobstrucționat din centrul cilindrului, deci pierderea de presiune este minimă.

2. Capabil să funcționeze în condiții reale de vid

Datorită rezistenței extrem de mici a aburului secundar de la suprafața de evaporare la condensator, acesta poate menține un grad ridicat de vid pe suprafața de evaporare a întregului perete al camerei de evaporare. Îmbunătățirea gradului de vid reduce efectiv punctul de fierbere al materialului prelucrat.

3. Coeficient ridicat de transfer de căldură, intensitate mare de evaporare

Scăderea punctului de fierbere al materialului crește diferența de temperatură cu mediul fierbinte; Rezistență termică stabilă datorită grosimii uniforme a peliculei; În mod similar, cocsificarea și detartrarea materialelor de pe perete sunt inhibate și coeficientul de transfer parțial de căldură al peretelui cilindrului de evaporare este, de asemenea, îmbunătățit; Prin urmare, intensitatea sa de evaporare este foarte mare.

4. Evaporare la temperatură scăzută

Datorită capacității de a menține un vid ridicat în interiorul cilindrului de evaporare, punctul de fierbere al materialului tratat este mult redus, făcându-l deosebit de potrivit pentru evaporarea la temperatură joasă a materialelor sensibile la căldură.

5. Timp scurt de curgere

Timpul de curgere al materialului în evaporator este foarte scurt, prevenind eficient descompunerea, agregarea sau deteriorarea produsului în timpul procesului de evaporare.

6. Poate fi utilizat abur de calitate scăzută

Aburul este un mediu termic utilizat în mod obișnuit. Prin reducerea punctului de fierbere al materialelor și asigurarea aceleiași diferențe de temperatură, temperatura mediului de încălzire poate fi redusă. Utilizarea aburului de calitate scăzută este benefică pentru utilizarea energiei. Potrivit în special ca evaporator cu efect final pentru evaporarea cu efecte multiple.

7. Adaptabilitate puternică și operare ușoară

Datorită structurii evaporatorului cu film șters cu lamă fixă, evaporatorul cu film șters cu lamă fixă ​​poate fi utilizat pentru a trata materii prime cu vâscozitate ridicată, spumă, sensibilitate termică, care sunt dificil de manipulat de către evaporatoarele convenționale

Evaporatorul cu film șters cu lamă fixă ​​fabricat de HDH este recunoscut și acceptat pe scară largă, iar evaporatorul cu film șters cu lamă fixă ​​proiectat și fabricat de HDH poate fi potrivit pentru diverse nevoi:

1. Distilarea

2. Concentrarea

3. Degazarea

4. Albire

5. Deodorizarea

6. Uscarea

7. Reacție

8. Cristalizare (exercitarea funcției de răcire a evaporatorului)

9. Reciclare (în special solvenți sau alte substanțe utile folosite în industria farmaceutică)

10. Purificare (cum ar fi desalinizarea apei de mare, separarea substanțelor din soluție pure)

Detalii despre evaporator de film șters cu lamă fixă

Evaporatorul cu film șters cu lame fixe este un tip de evaporator cu film șters, iar caracteristicile sale structurale sunt următoarele:

Un evaporator de film șters cu lame fixe, cu o formă de lamă de ștergere a filmului similară cu un mixer, este echipat cu un rotor cu lamă rigidă. Lungimea filmului de ștergere și înălțimea suprafeței de încălzire sunt aceleași, iar decalajul dintre filmul de ștergere și suprafața peretelui de încălzire este ajustat la 1-3mm pe baza lățimii filmului de ștergere și a dimensiunii evaporatorului, astfel încât suprafața de încălzire nu este uzată. Această structură de tip închis și rotorul cu suprafață foarte netedă sunt ușor de curățat, prin urmare, materialul are o gamă largă de aplicații și este foarte potrivit pentru industria alimentară, precum și cerințele GMP ale industriei farmaceutice. Poate manipula materii prime cu o viscozitate de aproximativ 50000 mpas. Lamele rigide ale evaporatorului de film șters cu lame fixe pot fi, de asemenea, realizate în forme spiralate, care pot manipula materii prime cu o vâscozitate de până la 70000 mpas. Materialul lamei este același cu materialul cilindrului evaporatorului.

detalii despre evaporator cu film șters cu lame fixe

Wuxi Hongdinghua Chemical Equipment Co., Ltd. trebuie să ia în considerare în mod cuprinzător următorii factori atunci când ajută clienții să aleagă evaporatoare cu film șters cu lame fixe:

1. Capacitate de producție și parametri de funcționare:

Inclusiv capacitatea de procesare: ______

Concentrația furajului: _________

Concentrația de descărcare: ___________

Temperatura de alimentare: __________

Temperatura de evacuare: ___________

Durata operațiunii: _________

2. Caracteristicile materialului:

Sensibilitatea termică a materialului: ________

Vâscozitatea materialului: __________

Fluibilitatea materialului la temperatura de funcționare: _________

Proprietatea de spumare a materialului: ________

Conținutul solid al materialului Tendința de cristalizare a materialului: _________

Tendința materialului de cocsificare: ______

Este materialul predispus la agregare

3. Mediu de funcționare (sursă de căldură):

Vapori de apă:________ (presiune)

Temperatura apei de răcire: _________â

Soluție de curățare (solvent): _________

4. Selectarea materialului pentru fabricație:

Cerințe de lustruire a suprafeței: _______

5. Condițiile site-ului:

Limitări de spațiu: ______

Conditii climatice: interior si exterior

Legătura dintre energie și produse: _______

Platforma de lucru etc.

6. Reglementări:

Cerințe de siguranță: _________

Indicatori de zgomot: _______

Indicatori de protecție a mediului:_______

Evaporator de film șters cu lamă fixă

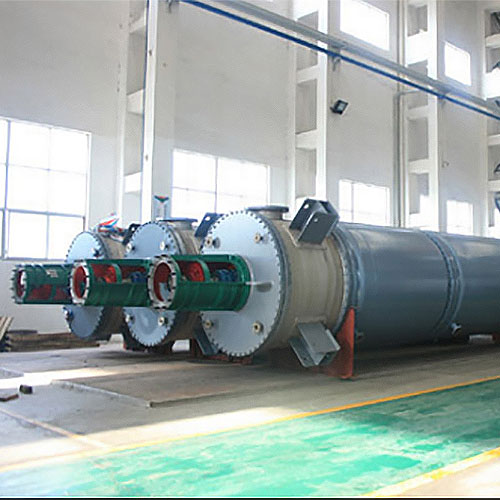

Evaporator cu film șters gata pentru funcționare de probă
